MZ型埋刮板輸送機

【產品類別】：輸送設備

【產品簡述】：埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因?yàn)?..

【友情提示】：公司除產品售后保修-年外；還長期提供零配件和終身維修。設有專門的售后服務隊！

QQ咨詢 在線訂單

18567557287

詳細介紹 具體參數 性能特點

埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因?yàn)樵谳斔臀锪蠒r(shí)，刮板鏈條全埋在物料之中，故稱為“埋刮板輸送機”。
　　 埋刮板輸送機結 構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單
機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉，在輸送物料時可以顯著改
善工作條件，防止環境污染。
本公司生產的機型為通用型埋刮板輸送機，可廣泛用于化工、機械、冶金、輕工、糧食、醫藥、交通、電力等部門，用來輸送粉狀、小顆粒狀和小塊狀物料。
通用型埋刮板輸送機對所輸送的物料有下列要求：
1、物料容重：γ=0.2_~1.8t/m³；
2、物料溫度：t<100°C；
3、含水率：對于一般物料，不得使物料用手捏成團后不易松散；對于含水率增加后會增大粘著性和壓結性，不能使物料嚴重粘附刮板。
4、粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。對物料粒度的要求見下表：

輸　送　方　式	硬　度　較　低　的　物　料		硬　度　較　高　的　物　料
輸　送　方　式	適當?shù)牧６?/font>	*大允許粒度 (不得超過 10%)	適當?shù)牧６?/font>	*大允許粒度 (不得超過10%)
水　平　輸　送	＜ B/20	＜ B/10	＜ B/40	＜ B/20
垂　直　輸　送	＜ B/30	＜ B/15	＜ B/60	＜ B/30

5、可輸送的物料舉例：
煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹 脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。
對于MZ型埋刮板輸送機，所輸送物料的容重γ一般小于1.0。
通用型埋刮板輸送機不適應 輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。
有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以生產。

MZ型埋刮板輸送機主要參數表

型　　　　　　　　　　　　　　　　　　　　　　　號			MZ16	MZ20	MZ25
垂直段機 槽寬度 B (mm)			160	200	250
垂直承載段機 槽寬度 h (mm)			120	130	160
垂直空載段機 槽寬度 h₁ (mm)			130	140	170
刮板鏈條	鏈條節 距 t (mm)		100	125	160
	鏈條型式和代號		模鍛鏈 DL10	模鍛鏈 DL12.5	模鍛鏈 DL16
	刮板型式和代號		V₁ 型	V₁ 型	V₁ 型
	鏈條速度 v m/s	0.16	√	√	√
		0.20	√	√	√
		0.25	√	√	√
		0.32	√	√	√
輸　送　量 Q ( m³/h )			11 ~ 22	15 ~ 30	29 ~ 46
電動 機 功率 (kw)		3.0	√	√	─
		4.0	√	√	√
		5.5	√	√	√
		7.5	√	√	√
		11	√	√	√
		15	√	√	√
		18.5	─	√	√
		22	─	√	√
		30	─	─	√
*　大　輸　送　高　度　 H (mm)			< 20
上　水　平　部　分　 *　大　　長　度 ( m )			< 30

注：1.輸送量Q直未考慮輸送效率。
2.MZ型均為內向刮板。

MZ型埋刮板輸送機技術性能表

型　　　　　　　　　　　　　　號					MZ16			MZ20			MZ25
垂直段機 槽寬度 B (mm)					160			200			250
垂直載段機槽寬度 h (mm)					120			130			160
輸　　送　　能　　力　　 Q ( m³/h )
輸　送　效　率 η					0.55 ~0.90
鏈條速度 v m/s			0.16		11			15			─
			0.20		14			19			29
			0.25		17			23			36
			0.32		22			30			46
*上　　水　　平　　允　　許　　　　大　　長　　度　　 L (m)**
型號	下水平部分長度m	垂直提升高度m	刮　　板　　鏈　　條				物　　料　　容　　重 γ ( t/m³)
			節距	型式	材料	許用載荷kg	0.2	0.5	0.8	1.0	1.2	1.5	1.8
MZ16	5	20	100	DV₁	45 45Mn₂	2200 2500	30^* 30^*	30^* 30^*	30^* 30^*	17 27	8 17	─ 5	─ ─
MZ20	5	20	125	DV₁	45 45Mn₂	2900 3300	30^* 30^*	30^* 30^*	29 30^*	16 26	6 14	─ ─	─ ─
MZ25	5	20	160	DV₁	45 45Mn₂	4400 5000	30^* 30^*	30^* 30^*	27 30^*	12 22	─ 10	─ ─	─ ─

注：1.輸送能力中未計入輸送效率。
2.“*”者為選型控制值。
3.表中數值是按下列條件計算的：
(1)輸送機為垂直布置，下水平部分 L1=5m；垂直高度 H₀ =20m；加料段按B型。
(2)物料：內摩擦角取ψ=45°，f =tgψ₁ =1；外摩擦角取ψ₁ =31°，f₁ =tgψ₁ =0.6；動力系數取 x=1；側壓系數?。?br> x
n = ---------- = 0.59 。
1+sin45°

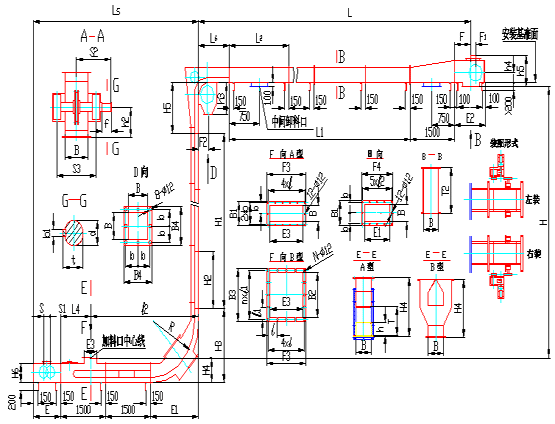

MZ埋刮板輸送機外形尺寸　

MZ型埋刮板輸送機安裝尺寸表

型號	B	B₁	B₂	B₃	B₄	b	b₁	C	D	d
MZ16	160	260	410	510	260	115	20	80	353.21	70
MZ20	220	300	510	610	300	135	24	110	440.18	85
MZ25	250	350	600	700	350	160	28	140	511.33	100

型號	E	E₁	E₂	E₃	E₄	F	F₁	F₂	F₃	F₄	f
MZ16	750	1420	920	410	500	450	150	284	510	600	108
MZ20	920	1630	1050	450	540	550		324	550	650	128
MZ25	1080	1860	1100	450	580	550		344	550	680	148

型號	H (m)	H₁ (m)	H₂	H₃	H₄	H₅	H₆
MZ16	5.60 ~18.90	3.5 ~16.8	800 1500 2000	1620	570	1150	450
MZ20	5.73 ~19.03			1830	610	1110	470
MZ25	5.76 ~19.06			2060	740	1040	580

型號	h	h₁	h₂	h₃	h₄	h₅	L (m)	L₁ (m)
MZ16	120	130	316	870	216	560	6.5 ~29.8	3.5 ~26.8
MZ20	130	140	356	970	256	670	6.58 ~29.88
MZ25	160	170	406	980	306	780	6.53 ~29.83

型號	L₂	L₃		L₄		L₅	L₆	l	n₁xl₁
		A型	B型	A型	B型
MZ16	800 1500 2000	3420	3670	1000	750	5170	1050	120	4x120
MZ20		3630	3880			5550	1030	130	4x145
MZ25		3860	4110			5940	980		5x134

型號	l₂	n	R	S	S₁	S₂	S₃	T	T₁	T₂	t
MZ16	114	16	1200	150	300	353.5	380	290	265	345	74.2
MZ20	124	16	1400	200	380	402.5	430	305	290	380	90
MZ25	130	18	1600	250	430	467.5	500	385	355	455	105.7

注：1.所有刮板鏈條為DV₁型，并采用內向布置，剖面圖中未表示出。
2.加料段有A型和B型兩種，可按需要任意選用。
3.上表中：H-輸送高度；H₁-垂直中間段每段長度規格(三種)；L-上水平部分輸送長度；L₁-上水平段總長度；L₂-上水平段每段長度規格(三種)；S-調節行程。
4.埋刮板輸送機總重量:
G = G₁+ G₂+ G₃+ G₄式中：G_{1 -}機 組重量；G_{2 -}刮板鏈條重量；G_{3 -}驅 動裝置重量；G_{4 -}中間卸料口重量。

定貨須知

1、此網頁僅作選用時參考，具體選型請與我公司技術部聯系。
2、定貨時用戶需畫出埋刮板輸送機布置圖。圖中應表示出：進、出料口中心距、輸送距離、提升高度、安裝傾角，結構主要尺寸及外形尺寸、頭輪軸的左、右裝。除此之外，對輸送物料必須填寫其名稱、粒度、容重、含水率及其各有關特性，以及使用要求的*大輸送量、刮板鏈條的運動速度、*大張力等，對于驅動裝置部分，須寫明是那一種裝配型式。
